Çift PCB T12 LED Tüp Muhafazası Nedir?

Çift PCB T12 LED tüp muhafazası, iki LED devre kartını tutan dahili bir alüminyum profille birleştirilmiş bir dış polikarbonat tüptür. JE'nin JE-34 muhafazası, 38 mm çaplı bir tüp, iki adet 10 × 1,0 mm PCB konumu ve 16 mm yüksekliğe kadar dahili sürücü için alan kullanır. 600 mm'den 2400 mm'ye kadar uzunluklarla IP20 veya IP65 yapısı için yapılandırılabilir veya özel uzunluğa göre yapılabilir.

Bu, onu tam bir LED lamba değil, OEM tüp montajı için bir muhafaza haline getirir. Ekibiniz hâlâ LED'leri, PCB düzenini, sürücüyü, kablolamayı, uç kapağı sızdırmazlık yöntemini ve son elektrik yapılandırmasını seçiyor. Muhafaza, bu kararlara tanımlanmış bir mekanik başlangıç ​​noktası sağlar.

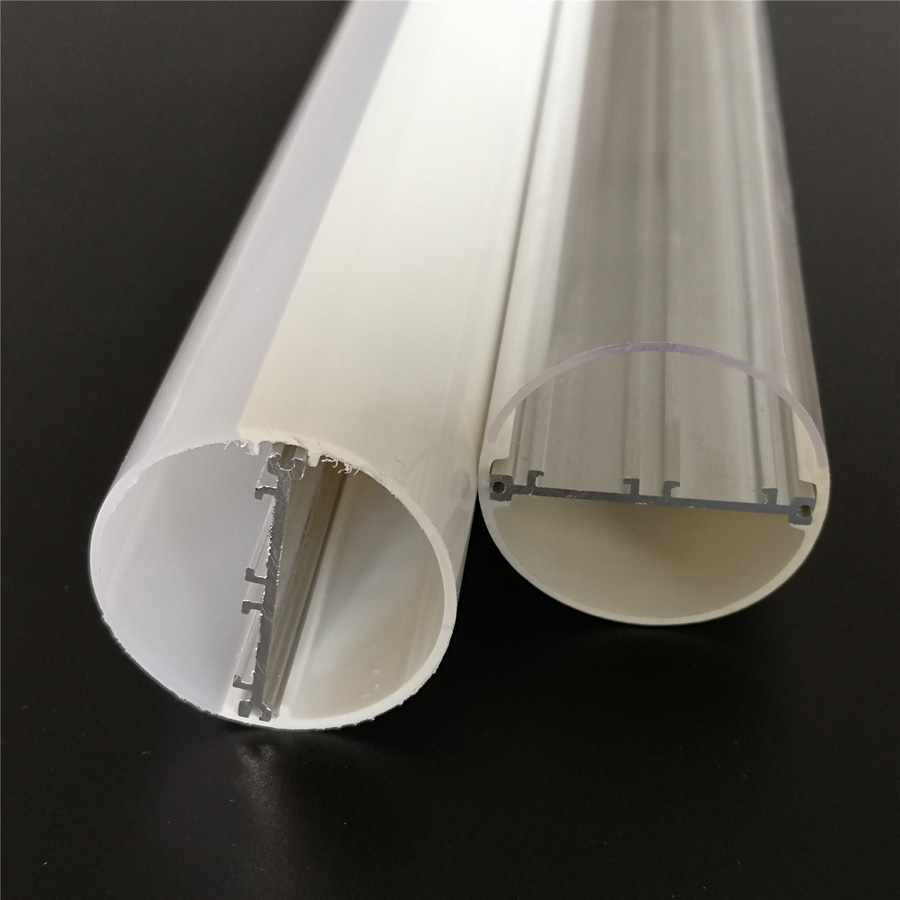

Tamamını görünLED T12 plastik tüp ve çift devre kartı alüminyum gövdeNumune talebi hazırlamadan önce spesifikasyon.

JE-34 T12 muhafazası, OEM boru montajı için neler içerir?

JE-34 T12 LED tüp muhafazası, bir polikarbonat dış tüp, bir dahili 6063 alüminyum profil, iki PCB montaj konumu, plastik uç kapakları ve dahili bir sürücü için yer içerir. Dış boru şeffaf veya buzlu olabilir ve difüzör kalınlığı 0,6 mm'den 2,0 mm'ye kadar listelenir.

Standart çap 38 mm'dir. Mevcut boru uzunlukları 600 mm'den 2400 mm'ye kadar olup, nitelikli projeler için özel uzunluklar da mevcuttur. Ancak bu boyutlar tam bir mekanik çizim olarak ele alınmamalıdır. PCB yerleşimi, uç kapak bağlantısı, kablo yönlendirme ve sürücü açıklığının yine de gerçek bileşenlerinizle karşılaştırılarak kontrol edilmesi gerekir.

Bir OEM alıcısı için kilit nokta, JE'nin montaj hattınız için ekstrüde plastik ve alüminyum muhafaza sistemi sağlamasıdır. JE, LED profil projeleri için plastik ve alüminyum ekstrüzyon hatları, kalıp yapımı, test, numune onayı ve seri üretim kalite kontrolü işletmektedir.

İki PCB kanalı ve dahili bir alüminyum profil tasarım alanını nasıl genişletir?

İki PCB kanalı, her LED'i, sürücü bağlantısını ve termal arayüzü tek bir dar devre kartına zorlamak yerine LED'leri iki karta dağıtmanıza olanak tanır. Bu, lamba gücü ve yerleşim kararları için daha fazla alan yaratır ancak belirli bir watt değerini garanti etmez. Nihai sınır LED tipine, kart yapısına, akıma, sürücü seçimine, termal teste ve tamamlanan montaja bağlıdır.

Çift 10 × 1,0 mm PCB konumu, dahili sürücü açıklığı ve termal destek

Her PCB konumu 10 × 1,0 mm olarak belirtilir. Kalıplamadan veya numune onayından önce levha genişliğinizin ve kalınlığınızın bu konumlarla eşleştiğini doğrulayın. Nominal kanala uyan ancak montaj sırasında değişen bir kart, eşit olmayan ışık, kablolama basıncı veya alüminyum profille zayıf temas oluşturabilir.

Dahili sürücü alanı 16 mm'ye kadar yükseklikte listelenmiştir. Yalnızca sürücü etiketini değil, sürücü gövdesini, yalıtımı, konektörleri ve gerilim azaltıcı parçaları ölçün. Bileşen çiziminde kabul edilebilir görünen açıklık, teller borunun içinde büküldüğünde kaybolabilir.

Alüminyum profil, PCB'lerin altında metal bir yapı sağlar ve ısının levhalardan uzaklaştırılmasına yardımcı olabilir. Termal doğrulamanın yerini tutmaz. Lambanın tamamını seçilen LED'ler, PCB, sürücü, uç kapakları ve kurulum yönü ile test edin.

6063 alüminyum parça neden ısı yönetimini ışık yayılımından ayırmaya yardımcı olur?

6063 alüminyum parça ve polikarbonat tüp farklı işler gerçekleştirir. Alüminyum profil devre kartlarını destekler ve ısı transferi için tek başına plastiğe göre daha uygun bir yol sunar. Polikarbonat tüp, lambanın görünümünü şekillendirirken iç parçaları koruyan görünür dış gövdeyi ve difüzörü oluşturur.

Bu ayırma, alüminyum eklentili T12 LED tüp muhafazasında kullanışlıdır çünkü optik kapak, plastiğin tüm mekanik ve termal yükü taşımasını gerektirmeden görünüm ve iletim açısından seçilebilir. Gerçek termal sonuçlar hâlâ PCB ile profil arasındaki temasa, montaj basıncına, LED aralığına, sürücü çıkışına ve bitmiş borunun etrafındaki hava akışına bağlıdır.

Numune almadan önce hangi PCB, sürücü, uzunluk ve optik ayrıntılar onaylanmalıdır?

Mekanik çizimi elektrik ve optik parça listesiyle birlikte onaylayın. Bir muhafaza numunesi yalnızca üretmeyi planladığınız montajı temsil ediyorsa kullanışlıdır.

PCB aralığını, 16 mm'ye kadar sürücü yüksekliğini, tüp uzunluğunu, uç kapağı yerleşimini ve kablo açıklığını onaylayın

• PCB'ye uygun:İki adet 10 × 1,0 mm'lik panel konumunu, panel kenar açıklığını ve panellerin montaj sırasında nasıl tutulduğunu doğrulayın.
• Sürücü paketi:Terminaller, manşonlar ve kablolar dahil olmak üzere sürücü yüksekliğini 16 mm'ye kadar mevcut alana göre kontrol edin.
• Tüp uzunluğu:600 mm ila 2400 mm arasında bir uzunluk seçin veya gerekli özel uzunluğu gönderin. Uç kapaklarını ve kullanılabilir iç montaj uzunluğunu hesaba katın.
• Uç kapakları:Lambada IP65 yapısı kullanılacaksa plastik uç kapağı boyutlarını, bağlantı yöntemini, kablo çıkışını ve conta veya conta düzenlemesini onaylayın.
• Kablolama:Giriş kablolarının nereden girdiğini, tüpün içinde nasıl döndüğünü ve sürücü veya PCB bağlantılarının yalıtımı sıkıştırmadan monte edilip edilemeyeceğini doğrulayın.

Bu kontroller yaygın bir numune alma hatasını önler: uç kapağı ve sürücü arayüzünü çözümsüz bırakırken tüp çapını onaylamak.

Aktarım, parlama ve görünüm gereksinimlerine göre şeffaf veya buzlu polikarbonatı seçin

JE, şeffaf kapaklar için %95'in üzerinde ve süt beyazı kapaklar için %85'in üzerinde ışık geçirgenliğini listeler. Şeffaf polikarbonat daha fazla çıktıyı korur ancak dahili LED noktalarını daha kolay gösterir ve daha görünür parlama üretebilir. Süt rengi veya buzlu bir kaplama görünümü yumuşatır ve bileşenleri daha iyi gizler, iletimde bir miktar azalma sağlar.

LED aralığını, gerekli görsel bütünlüğü, görüş açısını ve hedef görünümünü inceledikten sonra kapağı seçin. Listelenen şanzıman rakamları kapak seçeneğini açıklamaktadır; lambanızın tamamından gelen ışığı tahmin etmezler. Optik görünüm önemli bir gereklilikse ilgili difüzör örneğini isteyin.

IP20 yapısı ne zaman uygundur ve IP65 yalıtımı ne zaman gereklidir?

IP20 genellikle borunun sudan korunduğu ve mahfazanın sızdırmaz yapıya ihtiyaç duymadığı kuru iç mekan kurulumları için uygundur. Birçok iç mekan donanımı için pratik bir seçimdir, ancak son uygulama yine de açık veya kapalı olmayan düzenlemenin kabul edilebilir olup olmadığını belirler.

Bitmiş armatürün toz veya su jetleriyle karşılaşabileceği ve projenin bu seviyede muhafaza koruması gerektirdiği durumlarda IP65 yapı seçeneğini kullanın. Muhafaza tek başına nihai IP derecelendirmesini belirlemez. Contalar, uç kapakları, kablo girişleri, sürücünün yerleşimi, montaj toleransları ve üretim denetiminin tümü sonucu etkiler. IP65 mahfazanın tüm armatürü otomatik olarak IP65 yaptığını varsaymak yerine, gerekli test yöntemini onaylayın ve tamamlanan lambanın değerlendirilmesini sağlayın.

JE, kendi montajınız için eksiksiz bir LED tüp veya muhafaza sağlıyor mu?

JE, bu ek hizmetleri ayrı bir proje anlaşması tanımlamadığı sürece bitmiş, elektrik sertifikalı bir tüp değil, OEM ve ODM montajı için LED tüp muhafaza sistemini sağlıyor. LED kartlarını, sürücüyü, kabloları ve son lamba yapılandırmasını sağlar veya onaylarsınız.

Bu düzenleme, alüminyum eklentili T12 plastik LED tüp muhafazasına ihtiyaç duyan ve elektronik aksam üzerinde kontrol sahibi olmak isteyen aydınlatma üreticileri için uygundur. Kuruluma hazır, tamamen monte edilmiş bir yedek lamba arayan alıcıya uygun olmayabilir. Üretim siparişi vermeden önce tedarik kapsamını, test sorumluluğunu, etiketlemeyi ve mevzuat gerekliliklerini netleştirin.

Özel montaj gereksinimleri için,özel T12 LED tüp muhafaza detaylarıJE'nin mühendislik ekibiyle birlikte.

ABD'deki OEM alıcıları çizim incelemesinden numunelere ve üretime nasıl geçmeli?

JE'ye tüp uzunluğunu, PCB çizimlerini, sürücü boyutlarını, kablo çıkış planını, uç kapağı gereksinimlerini, optik tercihi ve gerekli IP yapısını gönderin. Kurulum ortamını ve hedef montaj sürecini dahil edin. İki kart farklı LED düzenleri kullanıyorsa veya farklı optik bölgelere hizmet veriyorsa, bunu çizimde açıkça gösterin.

JE daha sonra ekstrüzyon ve kalıplama gereksinimlerini inceleyebilir, numuneler hazırlayabilir ve seri üretim öncesinde mekanik arayüzleri onaylayabilir. Kartın uyumunu, sürücü açıklığını, kablo yönlendirmesini, difüzör görünümünü, uç kapağı tutmayı ve uygun olduğu yerde IP65 sürümü için sızdırmazlık işlemini kontrol etmek için örneği kullanın.

Şununla başla:JE-34 T12 çift PCB muhafazasısayfa, ardından çizimleriniz ve hedef miktarınız için JE ile iletişime geçin. Bu proje girdileri ne kadar erken sabitlenirse, düşük maliyetli bir konut kararının daha sonra pahalı bir montaj değişikliğine dönüşme olasılığı da o kadar azalır.
