Yüksek Titreşimli Raylı Ortamlar için LED Muhafazaları Nasıl Tasarlanır?

Demiryolu taşıtları elektronikler için düşmanca bir ortamdır. Bir tren ray anahtarına her çarptığında, yüksek frekanslı kinetik enerji bojilerden şasiye ve doğrudan tavan panellerine doğru ilerler. Toplu taşıma yetkilileri titreyen kabin ışıklarından veya ölü tavan armatürlerinden şikayetçi olduğunda, sorun nadiren LED çipinin kendisidir. Arıza neredeyse her zaman mekanik muhafazadan kaynaklanmaktadır.

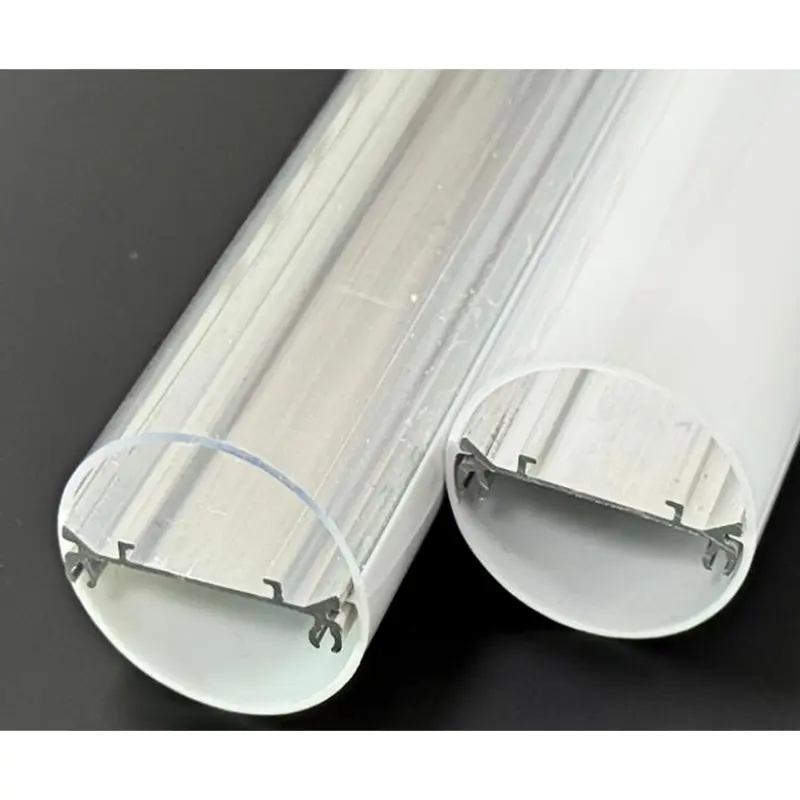

BirLED Raylı Araç ışık muhafazasısadece dekoratif bir örtü değildir. Yapısal bir amortisör, termal yönetim sistemi ve birincil can güvenliği bariyeridir. Ekstrüzyon tasarımının harmonik rezonansı, termal genleşmeyi veya geçiş yangın kurallarını hesaba katmaması durumunda aydınlatma sistemi, nominal ömründen çok önce arızalanacaktır. Bu ortam için tasarım yapmak, standart ticari aydınlatma varsayımlarından vazgeçmeyi ve özellikle sürekli, şiddetli hareket için mühendislik yapmayı gerektirir.

Demiryolu Araçları Aydınlatmasında Mekanik ve Termal Arızaların Teşhisi

Daha iyi bir konut tasarlamak için öncelikle mevcut tasarımların sahada nasıl bozulduğunu tam olarak anlamalısınız. Demiryolu ortamları, aydınlatma armatürlerini fiziksel şok, aşırı sıcaklık dalgalanmaları ve kapalı hava sahasının bileşik bir karışımına maruz bırakır. Bir muhafaza kötü bir şekilde tasarlandığında, belirtiler genellikle üç farklı arıza modunda ortaya çıkar.

Lehim Bağlantısı Mikro Çatlama
Tren ışıklarının titremesinin en yaygın nedeni mekanik yorgunluktur. Alüminyum LED ekstrüzyon, titreşimli tavan paneline uygun sönümleme olmadan sağlam bir şekilde monte edildiğinde, muhafaza bu kinetik enerjiyi doğrudan dahili PCB'ye aktarır. Sürekli esneme, diyotları karta bağlayan lehim bağlantılarında mikro çatlaklara neden olur. Alıcılar genellikle PCB üreticisini suçluyor, ancak temel neden, LED tepsisi için dahili şok yalıtımına sahip olmayan bir muhafazadır.

Polikarbonat Çatlatma ve Difüzör Fırlatma
Trenler şiddetli termal döngüye maruz kalır. Gece boyunca demiryolu istasyonuna park edilen bir binek otomobili donma noktasının altına düşebilir, ardından HVAC ve aydınlatma sistemleri açıldığında hızla ısınabilir. Alüminyum ve plastik farklı oranlarda genleşir. Alüminyum taban ile plastik difüzör arasındaki mekanik toleranslar çok sıkıysa termal genleşme çok büyük stres yaratır. Bu, polikarbonatta mikroskobik çatlaklardan oluşan bir ağ olan "çılgınlığa" neden olur veya daha kötüsü, ani bir frenleme olayı sırasında difüzörün bükülmesine ve rayından çıkmasına neden olur.

IP65 Conta Sıkıştırma Seti
Metro araçları, genellikle yüksek basınçlı yıkamayı içeren agresif temizlik rejimleri gerektirir. Bu durumdan kurtulmak için titreşime dayanıklı bir LED geçiş lambası muhafazasının güvenilir bir IP65 derecesine ihtiyacı vardır. Bununla birlikte, sürekli titreşim, kalitesiz conta malzemelerinin zamanla düzleşmesine neden olur; bu, sıkıştırma seti olarak bilinen bir olgudur. Conta hafızasını kaybettiğinde, nem ve temizleme kimyasalları muhafazayı atlayarak elektrikli bileşenlerde kısa devre yapar.

EN45545 Uyumluluğu ve Titreşim Sönümleme için Malzeme Seçim Kriterleri

Demiryolu aydınlatması için malzemelerin belirlenmesi, yapısal sağlamlık ile katı yolcu güvenliği zorunluluklarının dengelenmesini gerektirir. Kullanıma hazır ticari ekstrüzyonları basitçe kullanamazsınız. Her bileşenin, demiryolu araçlarındaki yangın davranışını ve malzemeleri düzenleyen EN45545 başta olmak üzere sıkı demiryolu standartlarını geçmesi gerekiyor.

Taban Profili: 6063-T5 Alüminyum
Ana yapısal ekstrüzyon için 6063-T5 alüminyum endüstri standardıdır. T5 temperi, demiryolu araçlarına yönelik bir alüminyum LED ekstrüzyonu için gereken mekanik özelliklerin tamamını sağlar: sarkmadan bir tren vagonunun tavanının uzunluğunu kaplayacak kadar sağlamdır, ancak kırılmadan düşük frekanslı titreşimlere dayanacak kadar da esnektir. En önemlisi, 6063 alüminyum, yüksek çıkışlı LED şeritler için yüksek verimli bir ısı emici görevi görerek mükemmel termal iletkenlik sunar.

Difüzör: Alev Geciktirici Polikarbonat (PC)
Optik kapağa gelince, standart PMMA (akrilik) ray uygulamaları için fazla kırılgandır. Ağır bir darbe onu parçalayacak ve tehlikeli parçalar oluşturacaktır. Standart ABS ucuzdur ancak transit yangın yasalarının duman ve zehirlilik gerekliliklerini karşılamamaktadır.

Alev geciktirici PC'yi (polikarbonat) belirtmeniz gerekir. PC, parçalanmadan doğrudan darbeye dayanabilir, bu da onu yoğun trafikli toplu taşıma için ideal kılar. Daha da önemlisi, özel PC formülasyonları EN45545 Tehlike Seviyesi 3 (HL3) gerekliliklerini karşılayabilir. Bu, kabin yangını durumunda muhafazanın alevi yaymayacağı ve yayılan dumanın, yolcuların güvenli bir şekilde tahliye edilebilmesini sağlamak için gerekli olan katı toksisite eşik değerlerinin altında kalacağı anlamına gelir.

Conta ve Uç Kapakları
Uç kapak contaları için standart PVC veya ucuz kauçuktan kaçının. EPDM veya yüksek dereceli silikon zorunludur. Bu malzemeler aşırı sıcaklıklara ve UV bozulmasına karşı direnç gösterirken aynı zamanda basınç geri tepmelerini korur ve IP65 raylı taşıt LED armatür muhafazasının yıllar süren günlük titreşimden sonra su geçirmez kalmasını sağlar.

Yapay Zeka Odaklı Termal Simülasyonla Isı Yayılımını Doğrulama

Isı, LED'in ömrünün düşmanıdır. Ticari bir ofiste, bir LED armatür ısıyı açık ortam havasına yayar. Yüksek hızlı trende, aydınlatma muhafazası genellikle büyük, ısı üreten bir HVAC kanalının hemen altındaki yalıtımlı bir tavan paneline gömülür. Armatürü çevreleyen ortam sıcaklığı halihazırda yükseltilmiş olup etkili soğutma için gereken delta-T (sıcaklık farkı) büyük ölçüde azaltılmıştır.

Yeni bir ekstrüzyon profili için pahalı takımları kesmeden önce termal yönetimin dijital olarak doğrulanması gerekir. Modern mühendislik iş akışları artık ısının kapalı bir alanda muhafaza içinde nasıl hareket ettiğini tam olarak modellemek için yapay zeka destekli termal simülasyon yazılımını kullanıyor.

Simülasyon, LED diyottan termal macuna, PCB'ye ve 6063-T5 alüminyum kanatçıklardan çıkan termal yolu modeller. Yapay zeka destekli çözümleyiciler, gereksiz ağırlık eklemeden yüzey alanını en üst düzeye çıkaran tam konfigürasyonu bulmak için ısı emicinin kalınlığını, aralığını ve açısını ayarlayarak yüzlerce kanat geometrisini hızla yineleyebilir. Ağırlık, raylı taşıt tasarımında kritik bir ölçümdür; ağır muhafazalar trenin toplam kütlesini artırarak enerji tüketimini artırır. Mühendisler, ısı dağılımını dijital olarak doğrulayarak, alüminyum profilin kütlesini en aza indirirken diyot bağlantı sıcaklığını 80°C'nin altında tutan bir termal yönetim rayı LED muhafazası tasarlayabilirler.

Özel Alüminyum ve Polikarbonat Profillerde Üretilebilirlik (DFM) için Tasarım

En optimize edilmiş CAD modeli bile, güvenilir bir şekilde uygun ölçekte üretilemiyorsa işe yaramaz. Alüminyum ve plastiklerin ekstrüzyonu, malzeme akışı, soğutma hızları ve kalıp sürtünmesi üzerinde hassas kontrol gerektirir. Dongguan Jinen Lighting Technology (JE), 20 plastik ve 5 alüminyum ekstrüzyon hattı işletiyor ve kalıplama aşamasından önce yapısal kusurları yakalamak için DFM desteği sağlıyor.

Mühendislik yaparkenözel LED raylı araç ışık muhafazası, şu spesifik DFM işlemlerini izleyin:

1. Denge Duvar Kalınlıkları:Alüminyum profilinizin kesitinin eşit duvar kalınlığına sahip olduğundan emin olun. Kalın bölümler ince bölümlere göre daha yavaş soğur. Ağır bir montaj flanşı ince bir ısı emici kanatçığının yanına oturursa, eşit olmayan soğutma, profilin ekstrüzyon kalıbından çıkarken bükülmesine veya bükülmesine neden olur. Kalınlık geçişlerini kademeli tutun.
2. PC için Cömert Snap-Fit Toleransları Tasarlayın:Polikarbonat soğudukça büzülür. PC difüzörünün alüminyum tabana oturduğu birbirine kenetlenen rayları tasarlarken, her iki malzeme için termal genleşme katsayılarını hesaplayın. Kesin bir genişleme boşluğu bırakın. Eğer uyum çok sıkıysa, tren ısındığında bilgisayar dışarı doğru eğilecektir.
3. Mühendis Derin Conta Kanalları:IP65 derecesi, bir silikon parçasını sıkıştırmaktan daha fazlasını gerektirir. Alüminyum ekstrüzyona özel, U şeklinde bir tutma kanalı tasarlayın. Kanal duvarları, contanın yanal titreşim altında yuvarlanmaması veya kaymaması için mekanik olarak yerine kilitlenmesine yetecek kadar derin olmalıdır.
4. Plastik Profillerdeki İçi Boş Boşlukları En Aza İndirin:Plastik ekstrüzyonlardaki içi boş bölümler, iç mandrellere sahip karmaşık, pahalı kalıplar gerektirir. Mümkün olduğunda, PC kapağını kapalı boru şeklinde bir bölüm yerine, destekleyici nervürlere sahip tek duvarlı bir profil olarak tasarlayın. Bu, takım maliyetlerini azaltır ve ekstrüzyon hattındaki üretimi hızlandırır.

OEM Ekstrüzyon Yeteneklerini ABD Transit Tedarik Standartlarıyla Hizalamak

ABD pazarına bir demiryolu aydınlatma armatürü getirmek, yerel FTA yönergelerinden katı güvenlik sertifikalarına kadar karmaşık bir satın alma özellikleri ağında gezinmeyi gerektirir. ABD toplu taşıma otoriteleri, teklifleri uzun vadeli güvenilirlik ve uyumluluğa dayalı olarak değerlendiriyor; bu da ağır sorumluluğu aydınlatma üreticisine ve buna bağlı olarak bileşen tedarikçilerine yüklüyor.

Standart ticari ekstrüzyonların tedarik edilmesi şok, titreşim ve yangın testi aşamalarında başarısızlığa yol açacaktır. Üretim temelleri halihazırda geçiş sınıfı gereklilikleriyle uyumlu olan bir OEM ortağına ihtiyacınız var. JE, dünya çapında OEM aydınlatma üreticilerine tedarik sağlamakta olup, hem standart uygulamalar için genel kalıplar hem de tescilli, yüksek özellikli tasarımlar için özel kalıplar sunmaktadır.

6063-T5 alüminyum ve EN45545 uyumlu polikarbonat için gereken toleransları doğası gereği anlayan bir üreticiyle ortaklık kurarak ürün geliştirmenin deneme yanılma aşamasını ortadan kaldırırsınız. Temiz bir şekilde birbirine kenetlenen, sıkıca kapatılan ve ray ortamının acımasız mekanik etkilerine karşı dayanıklı muhafazalara sahip olursunuz. Özel profillere ilişkin teknik özellikler veya mevcut geçişe hazır kalıpları incelemek için kanıtlanmış bir modeli değerlendirinOEM metro aydınlatma muhafazası üreticisiBu, bir sonraki geçiş projenizin gerektirdiği hassas mekanik temeli sağlayabilir.
