G5 Uç Kapağı Kablolaması

Öncelikle lütfen açıklığa kavuşturun: "tel" ile tam olarak neyi kastediyorsunuz?

T5 ve G5 LED tüplerin üretim sürecinde "tek telli/çok telli/kablosuz" terimi genellikle tüpün güç kaynağı yöntemini (tek uçlu/çift uçlu güç kaynağı) değil, uç kapaktan çıkan kabloların sayısını ifade eder. Bu iki kavram kolaylıkla karıştırılabilir.

• Tek telli:Uç kapağı yalnızca bir kabloyu, genellikle canlı kabloyu (L) veya nötr kabloyu (N) dışarı çıkarır.

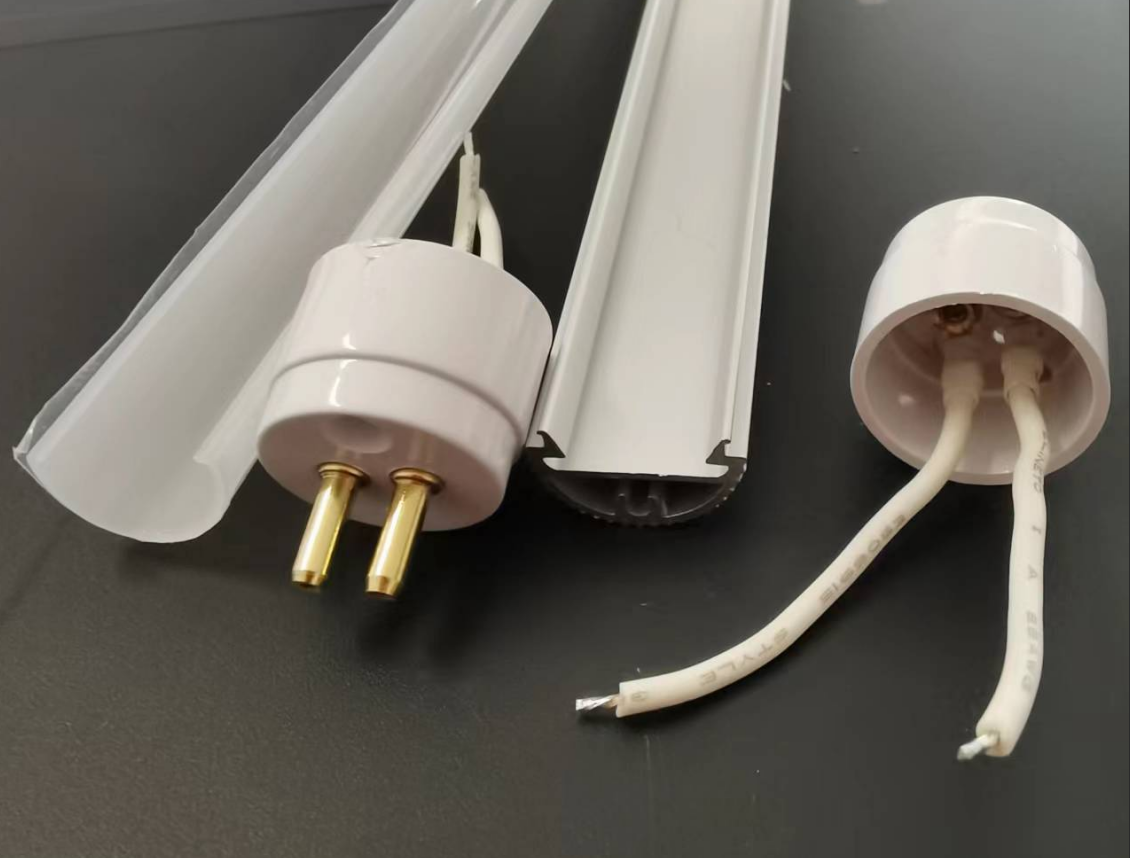

• Çok telli (çift telli):Uç kapağı, genellikle bir canlı tel ve bir nötr tel olmak üzere iki kabloyu dışarı çıkarır.
• Kablosuz:Uç kapağın kendisi herhangi bir kabloyu dışarı çıkarmaz; yalnızca iki G5 pini vardır.

Bu açıklığa kavuşturulduktan sonra sonraki kombinasyonel mantığın anlaşılması kolaydır.

Kombinasyon 1: Bir Uç Tek Kablo + Bir Uç Kablosuz → Tek Uçlu Elektrikli Tüp

Bu, piyasadaki T5 entegre LED tüpler için en yaygın konfigürasyondur.

Bağlantı yöntemi:Güç yalnızca tek kablo ucundan sağlanır. Bu tek kablo, canlı veya nötr kabloya bağlanırken, diğer kablo (canlı veya nötr), lamba tüpünün iç devresi aracılığıyla diğer uçtaki bir pime doğrudan bağlanır. Kablosuz uçta bir pin mekanik sabitleme ve iletkenlikten sorumluyken diğer pin bağlantısız veya dahili olarak kısa devre yapmış olabilir.

Ancak kritik bir imalat detayı var: T5 G5 duyunun pin aralığı sadece 5 mm. Bir uca güç verildiğinde, iki pin birbirine çok yakındır ve hatalı dahili kablolama kolaylıkla kısa devreye neden olabilir. Bu nedenle, tek telli uç kapağının içindeki yalıtım ve kablo düzeni, uç kapağı tedarikçisinin işçiliğinin önemli bir göstergesidir.

Uygulama Senaryoları:Ofis aydınlatması, süpermarket raf ışıkları, dolap ışıkları, vitrin ışıkları. Bu tür lambalar genellikle entegre bir braket kullanır; yalnızca tek bir güç girişi gerektirir, kurulumu kolaylaştırır ve son kullanıcıların herhangi bir elektrik bilgisine ihtiyacı yoktur.

İkinci Kombinasyon: Her Uçtan Bir Tel → Çift Uçlu Elektrikli Lamba Tüpü

Bu yöntem mühendislik yenileme projelerinde yaygındır.

Bağlantı Yöntemi:Lamba tüpünün her iki ucundaki lamba kapaklarından bir kablo çekin. Bir ucunu canlı kabloya (L) ve diğer ucunu nötr kabloya (N) bağlayın. Akım bir uçtan girip diğer uçtan çıkar. Lamba başlığının içindeki iki G5 pimi kısa devre yaparak tek bir elektrot oluşturur.

Mühendislikte neden çift uçlu güç kaynağı tercih ediliyor?Eski floresan lamba tutucularını yenilerken, orijinal G5 tutucular genellikle paralel olarak bağlanır, bu da iki pimin dahili olarak kısa devre yaptığı anlamına gelir. Çift uçlu lambalar, paralel olmayan bir tutucuyla değiştirilmesine gerek kalmadan doğrudan bu tip tutucuya uyarlanabilir. Paralel bir tutucuya tek uçlu bir lamba takılırsa, güç açıldığında hemen kısa devre yapacaktır. Bu, Hong Kong mühendislik camiasında yaşandı; hatta bazıları eski tutucunun plastik kasasını bile yaktı.

Üretim Önlemleri:Çift uçlu lamba başlığının her iki ucunda da kablolar bulunmalıdır, ancak kurulum sırasında ters kablolamayı önlemek için kablo renkleri açıkça ayırt edilebilir olmalıdır (örneğin, bir ucu L olarak işaretlenmiş, diğer ucu N). Ayrıca, çift uçlu floresan lambanın iç kablolaması, iki uç arasında hiçbir elektrik bağlantısının olmamasını sağlamalıdır; aksi halde lamba kısa devre yapacaktır.

Uygulama Senaryoları:Fabrika atölyeleri, otoparklar, depolar ve lojistik merkezleri. Bu konumlar genellikle eski floresan lamba tutucularının yenilenmesini gerektirir ve çift uçlu güç kaynağı çözümleri daha iyi uyumluluk sunar.

Kombinasyon 3: Canlı Kablolu Bir Uç (Çift Kablolu) + Kablosuz Uç Başlığıyla Bir Uç → Gelişmiş Tek Uçlu Güç Kaynağı

Bu kombinasyon, daha yüksek güvenlik ve güvenilirlik gereksinimleri olan senaryolara uygun, tek uçlu güç kaynağının geliştirilmiş bir versiyonudur.

Bağlantı Yöntemi:Güç kaynağı uç kapağı, doğrudan sürücünün güç kaynağına veya AC gücüne bağlanarak canlı ve nötr kabloları dışarı çıkarır. Kablosuz uç yalnızca mekanik destek ve devre bağlantısı için kullanılır ve güç girişini işlemez.

Tek Telli Tek Uçlu Çözümden Farkı:Tek telli tek uçlu çözümde, lamba tüpünün dahili kablolaması "bir kablonun diğer uca girmesi ve diğer uca dahili olarak bağlanması" şeklinde bir tasarım gerektirir, bu da dahili kablolamayı nispeten karmaşık hale getirir. Buna karşılık, çift telli tek uçlu çözümde, hem canlı hem de nötr teller aynı uç kapağından geçirilir, böylece daha doğrudan bir dahili devre tasarımı elde edilir, potansiyel arıza noktaları azaltılır ve güvenlik artar.

Üretim Avantajları:Entegre T5 lamba tüpü üreticileri için bu yöntem, tek uçlu uç kapaklarının kullanılmasına kıyasla daha yüksek montaj verimliliği sunar. Tüm güç kabloları bir uçta toplandığı için lamba tüpü içinde çapraz kablolamaya gerek yoktur, böylece dahili kısa devre riski azalır.

Uygulamalar:Tıbbi aydınlatma, eğitim amaçlı aydınlatma, üst düzey ticari vitrinler.
