OEM Doğrusal Aydınlatma için T8 Çift Taraflı LED Tüp Muhafazası

JE'lerT8 çift taraflı LED tüp muhafazasıOEM doğrusal aydınlatma projeleri için boş bir muhafaza platformudur. Onaylanan konfigürasyonda 26 mm dış çap, iki adet 12 × 1 mm PCB konumu, dahili 6063 alüminyum profil, şeffaf veya buzlu polikarbonat muhafaza, plastik uç kapakları ve harici sürücü düzeni bulunur. Standart veya özelleştirilmiş uzunluklar, IP20 ve IP65 konfigürasyonlarıyla birlikte 600 mm'den 2400 mm'ye kadar mevcuttur.

Anahtar kelimekonut. Bu ürün, LED'ler, PCB düzenekleri, kablolar, sürücü, uç sonlandırması ve gerekli tüm contalar seçilip entegre edilene kadar çalışan bir lamba haline gelmez. Bu nedenle alıcılar bunu yalnızca T8 isminden değil, kontrollü bir çizimden ve birleştirilmiş bir örnekten değerlendirmelidir. Mevcut durumu gözden geçirinT8 çift taraflı aydınlatmalı gövdePCB ve proje gereksinimlerinizi JE'ye göndermeden önce.

Ürün Boş bir OEM Muhafazasıdır, Tamamlanmış bir T8 Lambası veya Floresan Değişimi Değildir

“T8” genel tüp formatını tanımlar ancak mevcut bir floresan armatürle elektriksel veya mekanik uyumluluk sağlamaz. Tamamen farklı kartlar, kablolar, uç kapakları, montaj detayları ve güç mimarisi kullanıldığında 26 mm'lik bir muhafaza tanıdık gelebilir.

Geleneksel bir floresan balastını kabul ettiğini, bir G13 duya uyduğunu, şebeke dereceli pimler içerdiğini veya kurulu bir lambayı bire bir değiştirebileceğini varsaymayın. Bu ayrıntıların hiçbiri gövde çapıyla doğrulanmaz. Retrofit uyumluluğu gerekiyorsa taban geometrisini, pin düzenini, toplam lamba uzunluğunu, elektrik girişini, kablolama modunu ve fikstür arayüzünü onay çizimine ekleyin.

Bu ayrım satın almayı da etkiliyor. Muhafaza spesifikasyonu ekstrüzyon ve mahfaza paketini tanımlar. Tek başına LED miktarını, renk sıcaklığını, ışık çıkışını, optik dağıtımı, gücü, sürücü davranışını, karartmayı, aşırı gerilim korumasını, çalışma sıcaklığını veya hizmet ömrünü tanımlamaz. Bunlar, alıcının bileşen tasarımı ve yeterlilik programı tarafından kontrol edilen bitmiş armatür kararlarıdır.

Çift Taraflı T8 Muhafaza Düzeneğinin Kesiti

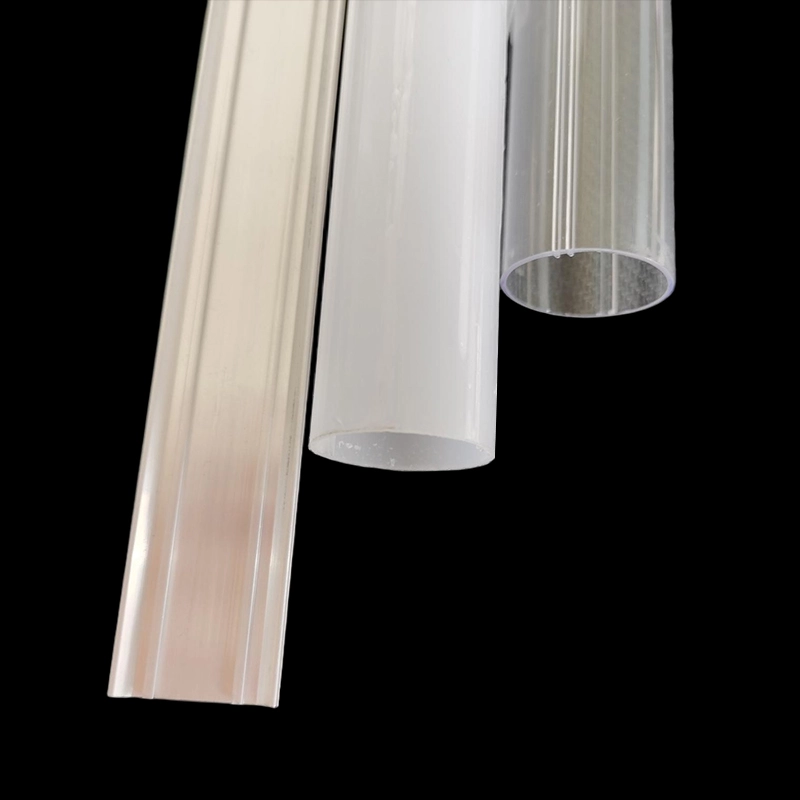

Düzenek, yuvarlak bir polikarbonat gövdeyi dahili bir alüminyum profille birleştirir. Bu kesit içerisinde her biri 12 × 1 mm olarak tanımlanan iki PCB konumu vardır. Bu düzenleme, bir OEM tasarımcısına, 26 mm'lik bir tüp zarfı içindeki LED panoları için iki montaj konumu sağlar.

Alüminyum parça, PCB konumları için tanımlanmış bir iç yapı sağlar. Aynı zamanda levhalardan ısı transferine de katılabilir, ancak termal performans yalnızca alaşımın adından veya profilinden anlaşılamaz. LED yükleme, kart yapısı, termal arayüz malzemesi, temas kalitesi, sürücü kayıpları, ortam sıcaklığı, tüp yönelimi ve hava akışının tümü çalışma sıcaklığını etkiler. Termal tasarımı, amaçlanan LED panoları takılı olarak onaylayın.

Eşleştirilmiş PCB konumları iki parlak yüzü nasıl destekler?

İki PCB konumu, tüm çevreyi aydınlatmak için tek bir karta güvenmek yerine LED'lerin tüpün iki tarafına doğru düzenlenmesine olanak tanır. Bu, çift yönlü doğrusal aydınlatmaya, asma armatürlere, vitrin aydınlatmasına, transit iç mekanlara ve ışığın birden fazla yönde gerekli olduğu diğer kurulumlara uygun olabilir.

Ekstrüzyon, belirli bir ışın açısını veya eşit 50/50 ışık dağılımını garanti etmez. Gerçek dağıtım PCB konumlarının yönüne, LED paketine, diyot aralığına, kart genişliğine, polikarbonata olan mesafeye, difüzör kaplamasına, iç engele ve yakındaki armatür yüzeylerine bağlıdır. Clear PC, LED tanımını ve çıkış yönünü koruma eğilimindedir; buzlu PC ışığı daha etkili bir şekilde karıştırır ancak görünür yoğunluğu azaltabilir ve ışın kontrolünü yumuşatabilir.

Aletle işlemeden veya üretim onayından önce aydınlatılmış bir numuneyi her iki taraftan inceleyin. LED görüntüsünü, alüminyum parçanın yakınındaki koyu bantları, renk varyasyonunu, uç gölgeleri ve iki yüz arasındaki parlaklık farklılıklarını arayın. Boş muhafazada ışık kaynağı bulunmadığından fotometrik testler bitmiş armatür seviyesine aittir.

Sağlanan muhafaza bileşenlerini, alıcının belirlediği LED'ler, PCB düzenekleri, kablolar, sürücü ve contalarla karşılaştırın

Bir mahfaza teklifi, JE tarafından sağlanan parçaları, alıcı tarafından sağlanan elektrikli bileşenlerden ayırmalıdır. Yayınlanan ürün açıklamasına göre muhafaza, dahili 6063 alüminyum profili, şeffaf veya buzlu polikarbonatı ve plastik uç kapaklarını içerebilir. Mimari harici bir sürücü kullanıyor. Tam paketleme içeriği, uç kapağı stili, donanım, contalar, kablo giriş parçaları ve montaj hizmetleri yine de teklifte satır satır listelenmelidir.

Alıcının normalde LED panolarını, LED'leri, kabloları, konektörleri, termal arayüz malzemesini, sürücüyü, uygun olduğu yerde topraklama yöntemini ve nihai elektrik bağlantı uçlarını tanımlaması gerekir. IP65 hedefi için contalar, sızdırmazlık malzemeleri, kablo rakorları, uç kapak sızdırmazlığı ve montaj sürecinin sorumluluğu özellikle açık olmalıdır. IP65 özellikli bir parça seti, kontrolsüz saha montajından sonra otomatik olarak IP65 armatür değildir.

Çizim ve Bileşen İncelemesi için Şartname Matrisi

Çizim incelemesi için başlangıç ​​noktası olarak aşağıdaki matrisi kullanın. Yayınlanan değerler mevcut ürün konfigürasyonunu tanımlar; projeye özgü toleransların, uygunluk kontrollerinin veya düzenleyici incelemelerin yerini almazlar.

Sabit geometri: 26 mm çap ve iki adet 12 × 1 mm PCB konumu, montaj ve toleranslar çizimde onaylanmıştır

26 mm çap ve eşleştirilmiş 12 × 1 mm PCB konumları çekirdek geometrisidir ancak nominal boyutlar serbest bırakma için yeterli değildir. Yuvasıyla aynı nominal genişlikte tasarlanan bir levha, levha üretimi, ekstrüzyon, yay, kaplama ve montaj toleranslarının yanlış yönde birikmesi durumunda bağlanabilir. Gevşek bir uyum farklı bir sorun yaratır: panelin hareketi, tutarsız termal temas veya difüzörün arkasında gözle görülür yanlış hizalama.

RFQ'ya yalnızca "12 mm kart" yazmak yerine JE'ye gerçek PCB taslağını gönderin. PCB kalınlığını, kenar kaplamasını, yerleştirme alanının yakınındaki lehim maskesini veya kaplama oluşumunu, bileşen uzak tutma bölgelerini, konnektör çıkıntılarını ve amaçlanan yerleştirme yönünü dahil edin. Onaylanan çizim, takılması kritik olan boyutları tanımlamalı ve bu boyutların nasıl inceleneceğini belirtmelidir.

Yapı ve seçenekler: dahili 6063 alüminyum profil, şeffaf veya buzlu polikarbonat, plastik uç kapakları, harici sürücü ve 600–2400 mm uzunluklar

6063, kontrollü kesitler halinde oluşturulabildiğinden ve yaygın bitirme işlemlerini kabul ettiğinden, ekstrüde alüminyum profiller için yaygın olarak kullanılır. Yine de “6063 alüminyum” tam bir termal veya mekanik spesifikasyon değildir. Eğer proje için kıvam, yüzey işlemi, iletkenlik, görünüm veya korozyon davranışı önemliyse, gereksinimi çizime ekleyin ve onay isteyin.

Uzunluk da satın alma fiyatından daha fazla değişir. Uzun muhafazalar düzlüğe, taşıma hasarına, PCB yerleştirilmesine, kablo erişimine ve paket tasarımına karşı daha hassastır. Belirlediğiniz uzunluğun kesilmiş ekstrüzyona mı, polikarbonat gövdeye mi, yoksa uç kapakları da dahil olmak üzere birleştirilmiş genel üniteye mi ait olduğunu doğrulayın. JE standart veözel uzunlukta T8 LED tüp muhafazası600 mm'den 2400 mm'ye kadar seçenekler; Fiyat teklifi, bitmiş uzunluğu ve toleransı tam olarak tanımlamalıdır.

Şeffaf veya Buzlu PC, Uç Kapağı Sonlandırma ve IP20 veya IP65 Yapılandırma Seçenekleri

LED görünürlüğü, yönlü çıkış veya dahili kartların görünümü kabul edilebilir olduğunda şeffaf polikarbonatı seçin. Diyot aralığını, kabloları, bağlantıları ve küçük hizalama hatalarını ortaya çıkarabilir, dolayısıyla iç yapının görsel olarak temiz olması gerekir. Daha iyi görsel miksaj ve daha az doğrudan LED görüntülemeye ihtiyaç duyduğunuzda buzlu PC'yi seçin. Buzlanma, yeterli LED aralığının veya optik testin yerine geçmez ve iletim üzerindeki etkisi gerçek ışık motoruyla değerlendirilmelidir.

Uç kapakları genellikle gözden kaçan arayüz haline gelir. Borunun nasıl kapanacağını, kabloların muhafazadan nasıl çıkacağını ve düzeneğin çevredeki aydınlatma armatürüne nasıl bağlanacağını belirlerler. Plastik uç kapağının standart bir floresan taban veya su geçirmez bir conta sağladığı varsayılmamalıdır. Tutma yöntemini, kablo açıklığını, konnektör düzenlemesini, kutup işaretini, gerilimi azaltmayı ve servis erişimi gereksinimlerini çizime koyun.

IP20 yalnızca tamamlanmış tasarımın su girişine karşı koruma gerektirmediği durumlarda uygundur. IP65 seçeneği toz geçirmez ve su jetine dayanıklı bir yapılandırmaya yöneliktir ancak derecelendirme yalnızca tam muhafaza sistemi ve montaj yöntemi tanımlanıp test edildikten sonra geçerlidir. Uç kapak bağlantıları, kablo girişleri, conta sıkışması, kesilmiş yüzeyler ve üretim işçiliğinin tümü sızıntıya neden olabilir.

Alıntının nasıl yapıldığını sorunIP20 veya IP65 T8 muhafaza konfigürasyonubileşenler ve montaj bakımından farklılık gösterir. JE, fabrikanızın montajı için gevşek parçalar sağlıyorsa, sızdırmazlık malzemeleri, sızdırmazlık maddesi konumu, ilgili olduğu durumlarda sertleşme koşulları, kapak takma veya sabitleme yöntemi ve bitmiş ürün giriş testi üzerinde anlaşmaya varın. Yalnızca monte edilmemiş bir mahfaza örneğine dayalı bir IP talebi yazdırmayın.

Transit, Ticari, Mimari ve Korumalı Dış Mekan Armatürleri için Uygulama Sınırları

Çift taraflı format, raylı taşıt iç mekanlarını, istasyonları, ticari aydınlatmayı, garajları, okulları, fabrikaları ve diğer doğrusal kurulumları destekleyebilir. Bu kullanımlar aynı yeterlilik standardını paylaşmaz; dolayısıyla uygulama adı hiçbir zaman mühendislik gerekliliklerinin yerine geçmemelidir.

Raylı araç aydınlatması, titreşim, şok, alev ve duman davranışı, elektrik güvenliği, elektromanyetik uyumluluk, malzeme izlenebilirliği ve güvenli tutma açısından projeye özel kontroller gerektirebilir. 26 mm'lik muhafaza geometrisi bu gereksinimlerin hiçbirine uygunluğu kanıtlamaz. JE'ye numune almadan önce gerekli test veya malzeme-belge listesini verin, böylece mevcut olmayan kanıtların müşteriye sunulması yerine erken keşfedilmesi sağlanır.

Ticari ve mimari armatürler için alıcıların genellikle görünüm, ışık dağıtımı, montaj entegrasyonu, sürücü erişimi, ısı, temizlik ve bakım konularına odaklanması gerekir. Buzlu PC tek tek LED'leri gizleyebilir, ancak uzun parlak bir çizgi yine de panel birleşim yerlerinde veya uç kapaklarda karanlık bölgeleri gösterebilir. Sürekli görünüm önemliyse tam uzunlukta bir örnek oluşturun; Kısa bir kesinti tüm üretim sorunlarını ortaya çıkarmayacaktır.

Garajlar, fabrikalar ve korumalı dış mekan yerleri; toz, nem, temizlik uygulamaları, sıcaklık değişimi ve olası kimyasal maruziyete neden olur. IP65, UV direnci, kimyasal uyumluluk, yoğuşma, darbe direnci veya sınırsız dış mekana maruz kalma durumlarını değil, tanımlanmış test koşulları altında girişi ele alır. Bu özelliklerin ayrıca belirtilmesi ve doğrulanması gerekir. Tüp başka bir yalıtılmış armatürün içine yerleştirilecekse, aynı zamanda sıkışan ısıyı ve harici sürücünün erişilebilir olup olmayacağını da göz önünde bulundurun.

Onay Kanıtı: Çizimler, Numune İncelemesi, Test Yöntemleri, Malzeme Belgeleri ve Konut Sertifikasyonu Talebi Olmadan UL veya ETL Gönderim Desteği

Güvenilir bir onay paketi, kontrollü bir kesit çizimi ve montaj çizimi ile başlar. 26 mm çapı, PCB konumlarını, anahtar arayüzleri, malzeme bilgilerini, uç kapağı ayrıntılarını, uzunluk tanımını ve revizyon durumunu göstermelidirler. PCB yerleştirmeyi, kapağı takmayı, montajı veya sızdırmazlığı etkileyen boyutlar, genel bir not yerine açık toleransları hak eder.

Numune incelemesi boyutları ve pratik montajı kapsamalıdır. Gerçek PCB'leri yerleştirin, amaçlanan kabloları yönlendirin, uç kapakları takın ve tüm uzunluğu bükülme, bükülme, çizilme, renk değişimi, kapak boşlukları ve kart hareketi açısından kontrol edin. Daha sonra sıcaklık ve optik görünümü değerlendirmek için amaçlanan LED ve sürücü sistemini temsili koşullar altında çalıştırın.

Sonuçlar karşılaştırılmadan önce test yöntemleri üzerinde anlaşmaya varılması gerekir. IP65 tasarımı için, testin JE'nin monte edilmiş örneğine mi yoksa kablo girişi ve kablo bağlantılarınız da dahil olmak üzere bitmiş armatürünüze mi uygulanacağını belirleyin. Malzeme belgeleri beyanları, veri sayfalarını veya test raporlarını içerebilir ancak bunların kullanılabilirliği ve uygunluğu, satın alınan reçine, alüminyum spesifikasyonu, renk ve üretim konfigürasyonunun tam olarak doğrulanması gerekir.

UL veya ETL gönderim desteği, genel bir sertifikasyon talebi olarak değil, belge koordinasyonu olarak ele alınmalıdır. Bir malzeme kaydı, bileşen dosyası veya tedarikçi beyanı, boş muhafazayı veya bitmiş lambayı UL Listesine veya ETL Listesine koymaz. Nihai yapı, elektrikli bileşenler, sıcaklıklar, aralıklar, kablolar, muhafaza ve amaçlanan kullanımın tamamı seçilen sertifikasyon kuruluşu tarafından incelenebilir.

JE'ye laboratuvarınızın veya sertifikasyon ortağınızın hangi gönderim yolunu ve belgelerini gerektirdiğini söyleyin. JE daha sonra önerilen malzemeler ve konfigürasyon için neyin mevcut olduğunu doğrulayabilir. Belirli bir tanıma, listeleme, yanıcılık sınıflandırması, dosya numarası veya test raporu zorunluysa, siparişi onaylamadan önce bu kanıtları alın ve doğrulayın. Asla bir logodan, genel bir malzeme ailesinden veya önceki bir projeden çıkarım yapmayın.

Çizim İncelemesinden Numune Onayı ve Üretim Teklifine

Çin derin ekstrüzyon kapasitesi sunuyor ancak fabrika konumu tek başına size çizim kontrolü, bileşen uyumu veya tekrarlanabilirlik hakkında çok az şey söylüyor. JE, tüp muhafazaları, LED profilleri, PC tüpleri, uç kapakları ve üç geçirmez muhafazalar dahil olmak üzere LED aydınlatma için alüminyum ve plastik ekstrüzyonlar üretmektedir. Bu proje için yararlı kanıtlar, duyarlı bir çizim süreci, temsili bir numune, tanımlanmış bir denetim planı ve tedarik sınırını netleştiren bir tekliftir.

Özelleştirme iş akışı: çizim revizyonu, DFM geri bildirimi, kalıp seçimi, numune doğrulama ve üretim kalite kontrolü

"T8 konut" için gevşek bir talep yerine başvuruyla başlayın. PCB dosyalarını, hedef toplam uzunluğu, optik tercihi, uç sonlandırmayı, giriş hedefini, montaj arayüzünü ve zorunlu belgeleri gönderin. JE, bu girdileri mevcut bir genel kalıpla karşılaştırabilir veya özel bir kalıp ve özel ekstrüzyonun gerekli olup olmadığını belirleyebilir.

Çizim revizyonu sırasında kart açıklığını, uç kapağın birbirine geçmesini, kablo yönlendirmesini, bileşen uzak tutma alanlarını, sızdırmazlık yüzeylerini ve görünür kozmetik bölgeleri çözün. DFM geri bildirimi, tutulması veya incelenmesi zor olan boyutları ve takımları, montajı veya maliyeti etkileyen her türlü değişikliği tanımlamalıdır. Özel bir profil gerçek bir arayüz sorununu çözebilir, ancak aynı zamanda takım onayı da ekler ve projeyi yeni bir kesite kilitler. Kritik olmayan bir PCB kenarının uyarlanmasını önlemek için özel takım sipariş etmeyin.

Numune, kararlaştırılan malzemeyi, difüzör kaplamasını, alüminyum kesitini, uç kapağı tasarımını ve gerçek riskleri test edecek kadar yakın uzunluğu temsil etmelidir. Kabul edilen herhangi bir sapmayı kaydedin. Numune boyut, montaj, optik, termal ve uygulanabilir giriş kontrollerini geçtikten sonra üretim teklifi için kullanılan çizim revizyonunu dondurun.

Üretim kalite kontrolü gözlemlenebilir gereksinimlere bağlı olmalıdır: malzeme kimliği, kritik kesit boyutları, kesim uzunluğu, belirtilen yerlerde düzlük, yüzey durumu, difüzör görünümü, uç kapağı uyumu, PCB yerleştirme ve ambalaj koruması. Yalıtılmış montajlar için giriş performansının nasıl kontrol edildiğini ve hangi örnekleme düzeyinde olduğunu tanımlayın. Teklifte ayrıca, bu noktaları e-posta varsayımlarına bırakmak yerine, uygun olduğu yerde takım sahipliği, numune ücretleri, sipariş miktarı, teslim süresi esası, paketleme yöntemi ve nakliye koşulları da belirtilmelidir.

RFQ kontrol listesi: uzunluk, PCB geometrisi, difüzör, IP hedefi, uç kapakları, toleranslar, miktar, paketleme, varış yeri ve gerekli belgeler

• Uzunluk:Mevcut 600–2400 mm aralığında kesim uzunluğunu ve gerekli toplam montaj uzunluğunu belirtin.
• PCB geometrisi:Kart genişliğini, kalınlığını, dış hatlarını, konektör konumunu, bileşen muhafazalarını ve yerleştirme yönünü ekleyin.
• Difüzör:Şeffaf veya buzlu PC'yi seçin ve numunenin göstermesini istediğiniz optik görünümü tanımlayın.
• IP hedefi:Son montajı kimin gerçekleştireceğini ve bitmiş konfigürasyonun test edileceği IP20 veya IP65'i belirtin.
• Uç kapakları:Sonlandırmayı, kablo çıkışını, konnektör veya pim gerekliliklerini, tutmayı, yalıtımı ve gerilimi azaltmayı tanımlayın.
• Toleranslar:PCB uyumu, kapak bağlantısı, montaj, uzunluk ve eşleşen parçalar için kritik boyutları işaretleyin.
• Miktar:Genel kalıp ve özel kalıp rotalarının karşılaştırılabilmesi için prototip, pilot ve beklenen üretim miktarlarını verin.
• Ambalajlama:Yüzey koruma ihtiyaçlarını, paket sınırlarını, etiketlemeyi ve uzunlukla ilgili kullanım kısıtlamalarını belirleyin.
• Varış noktası:Teslimat ülkesini, şehrini veya limanı, tercih edilen gönderim şartlarını ve tüm ithalat belgesi gerekliliklerini belirtin.
• Belgeler:Onay için gereken çizimleri, muayene raporlarını, malzeme kayıtlarını, beyanları, test kanıtlarını ve sertifika-sunum belgelerini listeleyin.

Bir örnek plan ve üretim teklifi istemek için bu paketi çizim revizyonunuzla birlikte gönderin.26 mm çift taraflı T8 LED tüp muhafazası.
