10mm PCB'li LED T8 Tüp Muhafazası: ABD Alıcı SSS, 2026 için Uygunluk Kontrolleri ve Kaynak Bulma Kılavuzu

ABD'li Aydınlatma Alıcıları için Temel Çıkarımlar

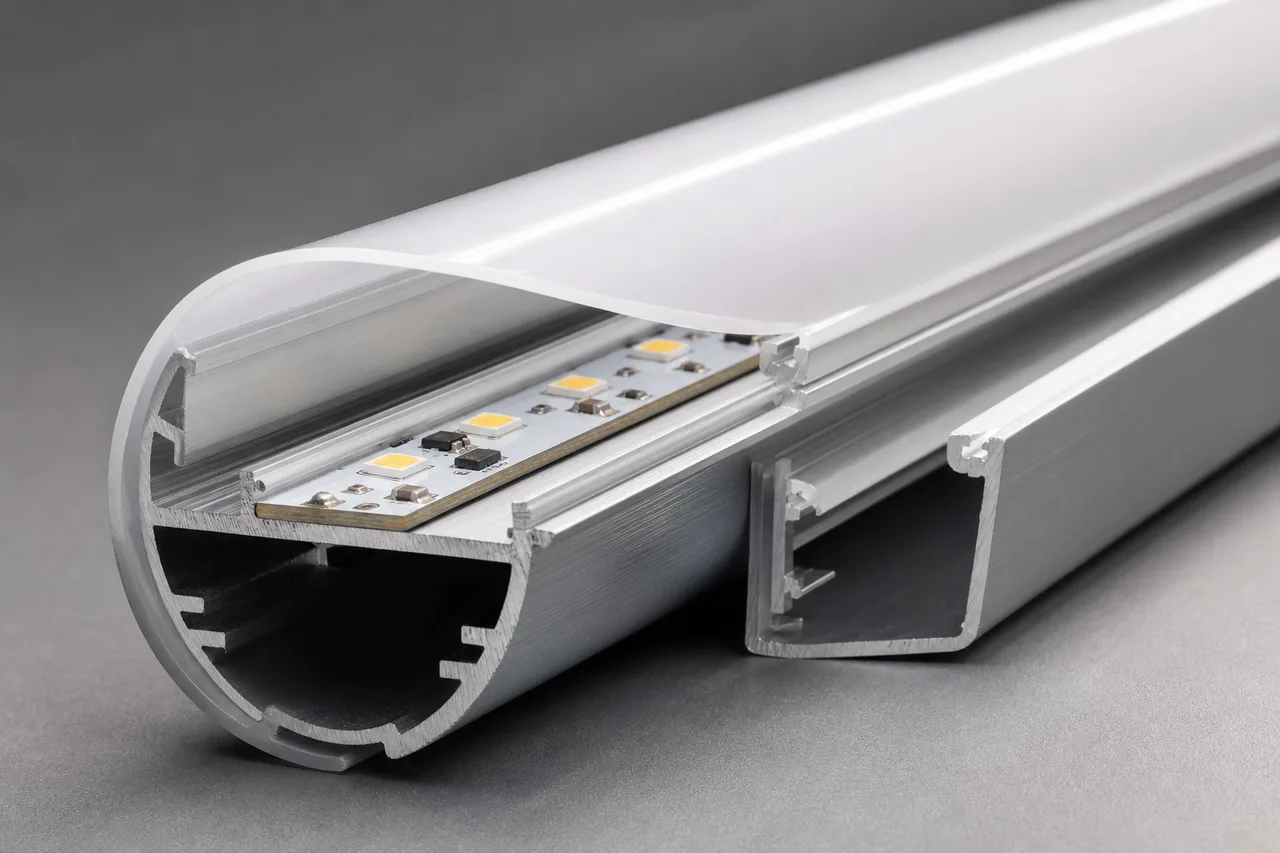

İfadeJE yarı alüminyum/yarı plastik boru muhafaza yapısıbu ürün kategorisinin arkasındaki pratik mimariyi anlatıyor: 6063 alüminyum taban LED panelini taşıyor ve ısının yönetilmesine yardımcı oluyor, polikarbonat difüzör ise görünür optik kapağı oluşturuyor. Bu bölünme önemli. Alüminyum, PCB'ye sağlam bir montaj yüzeyi ve öngörülebilir bir mekanik omurga sağlar; difüzör görünümü, ışık iletimini ve panele erişimi kontrol eder. Bu sadece dekoratif bir kabuk değil.

ABD'li alıcılar için ilk soru fiyat değil. Uyumluluktur. 10 mm'lik bir PCB, birçok genel LED tüp kartından daha dardır ve sürücünün, difüzöre baskı yapmadan veya uç kapaklara müdahale etmeden muhafazanın içine sığması gerekir. JE-28, maksimum 12 mm sürücü yüksekliğiyle listelenmiştir, bu nedenle sürücü gövdesi, kablolar, yalıtım ve gerilim giderme ayrıntıları ayrı ayrı değil birlikte kontrol edilmelidir.

JE-28 standardı IP20'dir. Bu, onu otomatik olarak yıkanan alanlara veya açıkta kalan armatürlere değil, iç mekan armatürlerini ve retrofit tarzı tüp düzeneklerini kurutmaya uygun hale getirir. JE ayrıca bitki aydınlatması, buzdolabı aydınlatması ve açık hava park yeri gibi uygulamalar için su geçirmez tüp muhafaza stilleri de sunmaktadır ancak bunların uygun su geçirmez konfigürasyon olarak belirtilmesi gerekir. Şununla başla:10mm PCB'li JE LED T8 tüp muhafazasıBir üretim siparişini onaylamadan önce spesifikasyonu belirtin ve tam çizimi isteyin.

JE-28 LED T8 Muhafaza Özellikleri: Boyutlar, Malzemeler ve Konfigürasyon Seçenekleri

JE-28, 10 x 1,2 mm PCB kartı boyutu için üretilmiş 26 mm T8 muhafazadır. Bu boyut mekanik yeterlilik için başlangıç ​​noktasıdır. Nominal olarak 10 mm genişliğinde olan bir kartın bileşen yüksekliği, lehim bağlantıları, konnektör yerleşimi veya montaj yöntemi, muhafaza geliştirme sırasında kullanılan örnekten farklıysa yine de sorun yaratabilir.

Muhafaza, polikarbonat difüzör seçenekleri ve plastik uç kapaklarıyla birlikte 6063 alüminyum taban kullanır. JE, dahili bir sürücü düzenlemesini ve maksimum 12 mm sürücü yüksekliğini listeler. Mevcut uzunluklar 600 mm'den 2400 mm'ye kadar değişir ve özel uzunluklar da mevcuttur. Uzunluk, difüzör kaplaması, uç kapağı stili ve sürücü konumu, her biri kurulumu, ışık dağılımını ve paketlemeyi etkilediği için tek bir montaj kararı olarak değerlendirilmelidir.

Sipariş Vermeden Önce T8 Muhafazasının Nitelikleri Nasıl Belirlenir: PCB, Sürücü, Difüzör ve Uç Kapağı Kontrolleri

Bir muhafaza, katalog sayfasında doğru görünse de montaj sırasında yine de başarısız olabilir. Genel nedenler dramatik değildir: sürücünün birkaç milimetre uzun olması, PCB'nin difüzörün altına eğilmesi, uç kapağın boruyu güvenli bir şekilde tutmaması veya konnektörün iç kablo kıvrımı için yer bırakmaması. Yalnızca alüminyum ekstrüzyonu değil, komple montajı da onaylayın.

1. PCB taslağını onaylayın.10 mm genişlik, 1,2 mm kalınlık, montaj delikleri, bakır muhafazalar, konektörler ve en uzun bileşenler dahil olmak üzere gerçek kart çizimini JE'ye gönderin. Yalnızca nominal kart boyutuna güvenmeyin.
2. Sürücü zarfını kontrol edin.Sürücünün maksimum yüksekliğini ve genişliğini 12 mm muhafaza sınırıyla karşılaştırın. Açıklık incelemesine terminalleri, ısıyla büzüşen, yalıtım manşonlarını ve kablo çıkışlarını dahil edin.
3. Difüzörün uyumunu kontrol edin.Seçilen polikarbonat kapağı takılma, eğilme, görünür sıcak noktalar ve çıkarma kuvveti açısından test edin. Çok sıkı bir difüzör ekstrüzyonu zorlayabilir; çok gevşek olanlar taşıma sırasında takırdayabilir.
4. Uç kapaklarını ve kabloları gözden geçirin.Kapak malzemesini, tutma yöntemini, kablo geçişini, konektör erişimini ve bitmiş tüpün belirli bir kurulum standardını mı yoksa müşteri sabitleme arayüzünü karşılaması gerekip gerekmediğini doğrulayın.
5. Bitmiş bir numuneyi onaylayın.Birleştirilmiş boruya güç verin, ısı davranışını ve ışık görünümünü inceleyin, ardından hedef fikstür veya klipslere yerleştirmeyi test edin. Üretim siparişini vermeden önce onaylanmış bileşen versiyonlarını kaydedin.

Projede sıkı fikstür açıklıkları varsa ekstrüzyon çizimini ve fiziksel bir numuneyi isteyin. Bir örnek ayrıca çizimlerde gösterilmeyen paketleme ve taşıma sorunlarını da ortaya koymaktadır. Uzun tüpler, karton tasarımı nakliye uzunluğuna uygun değilse difüzör izleri, uç kapağı hasarı veya hafif eğilmelerle gelebilir. Bunların seri üretimden önce düzeltilmesi ucuzdur ve ABD dağıtım sevkiyatından sonra düzeltilmesi pahalıdır.

SSS: JE-28 LED T8 Tüp Muhafazası Suya Dayanıklı mı, Dış Mekan ve Dondurucu Aydınlatması için Uygun mu?

JE tarafından sağlanan standart JE-28 spesifikasyonu IP20'dir, dolayısıyla kuru konum muhafazası olarak ele alınmalıdır. Bu ayrım, tesis aydınlatması, buzdolabı aydınlatması, açık hava park yeri veya yoğuşma, sprey, toz veya sıcaklık döngüsüne maruz kalan herhangi bir kurulumu belirten alıcılar için kritik öneme sahiptir. JE, özel uygulamalar için su geçirmez T8 muhafaza stilleri sunduğunu ancak su geçirmez versiyonun ayrı olarak tanımlanıp fiyatlandırılması gerektiğini belirtiyor.

10 mm PCB ve Dahili Sürücü Bu T8 Tüp Muhafazasına Uyur mu?

Evet, JE-28, 10 x 1,2 mm PCB ve maksimum 12 mm sürücü yüksekliğine sahip dahili sürücü düzeni için belirtilmiştir. Bu, her 10 mm'lik kartın ve her dahili sürücünün sığacağı anlamına gelmez. Anakartınızın en uzun LED'i, kapasitör, konnektör ve lehimli teli mevcut iç boşluk dahilinde kalmalıdır. Uygunluk incelemesi için PCB dosyasını ve sürücü veri sayfasını JE'ye gönderin, ardından doldurulmuş bir örnekle sonucu doğrulayın.

Numuneler, Minimum Sipariş Adedi, Özel Uzunluklar, Kalıplama ve ABD Nakliyecisine Gönderim Nasıl Çalışır?

JE, numuneler, teklifler, özel uzunluklar, OEM/ODM ekstrüzyonu ve müşterinin nakliyeci deposuna sevkiyat sağlayabileceğini belirtiyor. Ticari ayrıntılar seçilen profile, difüzöre, uç kapaklara, kalıp durumuna, miktara, ambalaja ve varış yeri düzenlemesine bağlıdır. Numune teslim süresini, üretim MOQ'unu, özel kalıp gerekiyorsa takım ücretini, kesim boyu toleransını, karton boyutlarını ve gönderiyle birlikte verilen belgeleri isteyin. Ekibiniz ABD'li bir nakliyeci kullanıyorsa, fiyat teklifi kesinleşmeden önce depo adresini ve kargo işaretleme gerekliliklerini sağlayın.

JE Dongguan İmalatı, OEM/ODM Ekstrüzyon ve Bitmiş Armatür Dokümantasyonu

JE, resmi adıyla Dongguan Jinen Lighting Technology Co., Ltd., Dongguan, Çin'de ekstrüde LED aydınlatma bileşenleri üretmektedir. Ürün yelpazesinde LED alüminyum profiller, LED plastik profiller, PC tüpleri ve difüzörleri, T5, T6, T8, T10 ve T12 tüp muhafazaları ve ayrıca üç geçirmez ışık muhafazaları bulunur. Bu ürün genişliği, bir projenin ilk prototipten sonra boyutu veya yapısı değiştiğinde faydalıdır. Bir alıcı, tüm kaynak bulma sürecini yeniden başlatmak yerine, yarı alüminyum bir mahfazayı, tam bir alüminyum tabanı veya farklı bir boru çapını aynı tedarikçi aracılığıyla karşılaştırabilir.

JE genel kalıpları, özel kalıpları, OEM/ODM ekstrüzyonunu ve özel proje çalışmalarını destekler. Profil zaten PCB ve difüzör gereksinimlerinizle eşleştiğinde, standart bir JE-28 geometrisi için halka açık kalıp kaynağı kullanımı anlamlı olabilir. Standart olmayan bir konektör cebine, farklı bir montaj özelliğine, özel bir uç kapağına veya revize edilmiş bir kesite ihtiyaç duyduğunuzda özel kalıp daha savunulabilir hale gelir. Doğru seçim, beklenen hacme ve gelecekteki tedarik üzerinde ne kadar kontrole ihtiyacınız olduğuna bağlıdır.

ABD'li ithalatçılar ve aydınlatma fabrikaları için belgeler, bir ürün fotoğrafından daha fazlasını kapsamalıdır. Tamamlanan armatür için profil çizimi, malzeme açıklaması, difüzör seçeneği, uzunluk toleransı, uç kapağı spesifikasyonu, paketleme ayrıntıları ve elektrik bilgilerini talep edin. Muhafazanın kendisi sertifikalı bitmiş LED tüpüyle aynı şey değildir. Müşteriniz, AHJ'niz, distribütörünüz veya proje spesifikasyonunuz belirli listelere veya uyumluluk belgelerine ihtiyaç duyuyorsa tasarım dondurulmadan önce bu gereksinimi tanımlayın.

JE ayrıca toptancılara, müteahhitlere, aydınlatma fabrikalarına ve özel proje müşterilerine de hizmet verdiğini belirtiyor. Bu, ticari kapsamın açıkça yazılması koşuluyla, tedarikçiyi hem bileşen satın alma hem de özel etiketli boru geliştirme için uygun hale getirir. Onaylanan çizimi, örnek fotoğrafları, revizyon numarasını ve malzeme seçimlerini satın alma belgelerine ekleyin. Bu, ekstrüzyon kaynağı bulmada bilinen bir sorunu önler: boyutsal olarak birbirine yakın ancak aslında birbirinin yerine geçemeyen bir yedek parti.
