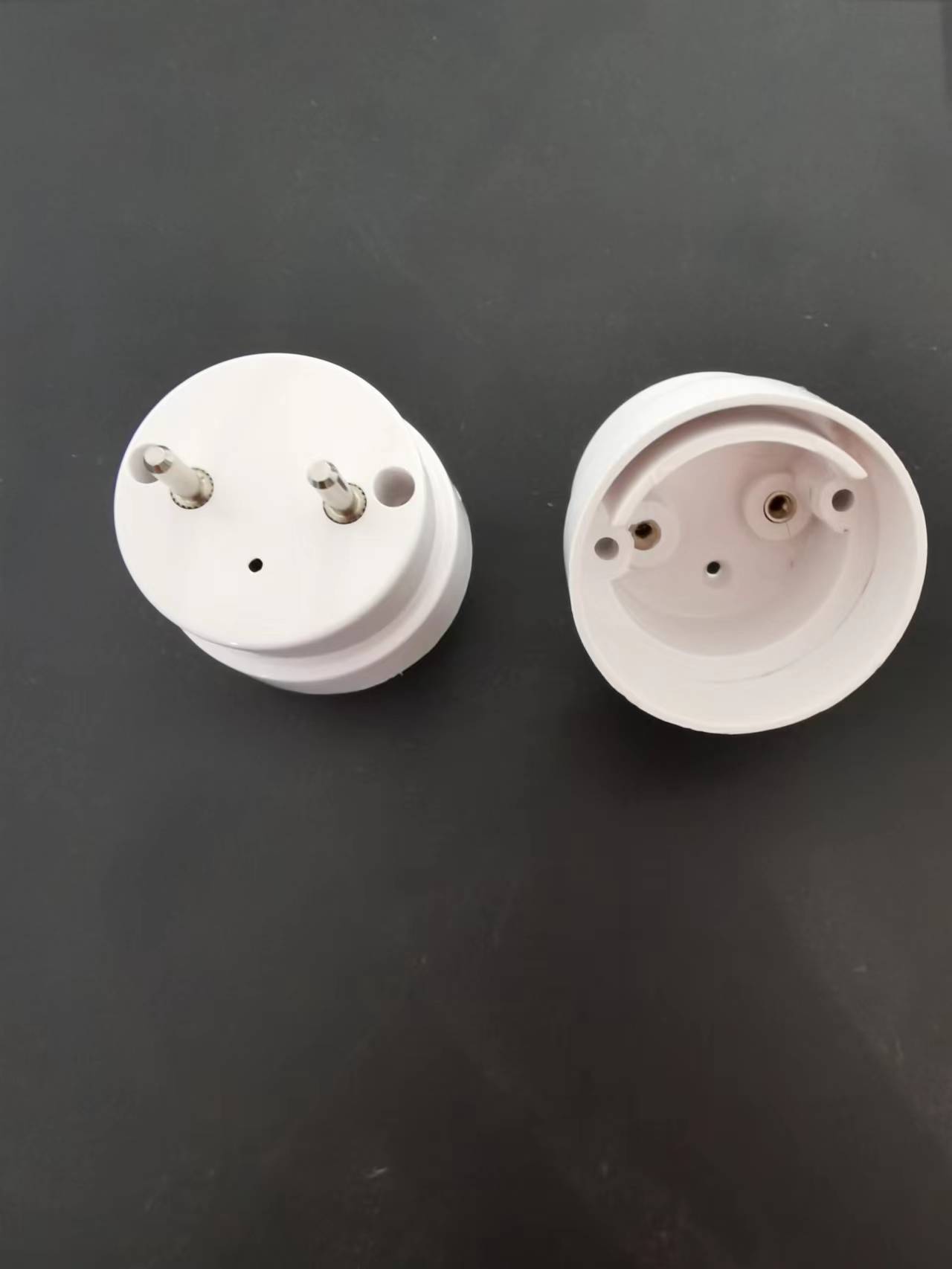

LED T8 çift uçlu G13 uç kapaklarının temel özellikleri ve önemi

Bugün temel özellikler ve önemi hakkında konuşuyoruzLED T8 çift uçlu G13 uç kapakları.

1. Dahili bağlantılar çok önemlidir:

Doğrudan olmayan bağlantılar: doğrudan filamana bağlı olan geleneksel floresan lamba uç kapaklarının içindeki metal sekmelerin aksine, LED lambaların G13 uç kapaklarının dahili bağlantıları devrenin bir parçasıdır.

Şunlar/akım sınırlayıcı dirençler: Bu temel farktır! Modifiye edilmemiş ve hala içine geleneksel endüktif balastlar (veya elektronik balastlar) kurulmuş eski lambalarla uyumlu olabilmek için, çoğu "uyumlu" çift uçlu LED T8 lambaları, bir uçta (bazen uç) uç kapağına bir şant veya akım sınırlayıcı direnç takacaktır.

Fonksiyon: Lamba geleneksel bir balastla bir lambaya sokulduğunda, şant/direnç, balastın ürettiği endüktif reaktans veya yüksek voltaj darbelerini "aldatır" veya atlar ve yüksek voltajın LED lambanın içindeki sürücü devresine zarar vermesini önler. Aynı zamanda, AC şebekesinin akım sınırlamasından sonra LED sürücü güç kaynağını lambanın içine girmesine izin verir.

Konum: Genellikle bir ucunda uç kapağın içinde bulunur (bu ucun içindeki iki pim kısa devre yapar ve şant/direnç yoluyla iç tahrik devresine bağlanır). Diğer uçtaki uç kapağın içinde, iki pim doğrudan tahrik devresinin (L ve N) girişine bağlanır.

İşaretleme: Uç kapağının şant/direnç ile ucu, bunun "balast ucu" veya "bypass" ucu olduğunu göstermek için genellikle işaretlenir (etiketleme, gravür, renk farklılaşması veya biraz farklı yapı gibi). Kurulurken, bu uç lambanın yan tarafındaki lamba tutucusuna balasta bağlı olarak yerleştirilmelidir!

Şant içermeyen tip (güçlendirme lambaları için): Balast lambadan çıkarılmışsa (doğrudan şebeke l/n'ye bağlı jumper), şantlı LED T8 lambaları kullanılabilir. Bu lambanın her iki ucundaki uç kapak yapısı genellikle simetriktir ve dahili bağlantı daha basittir (bir uçta kısa devre l/n? Kısa devre mi? Bu belirli tasarıma bağlıdır, ancak şant gerekli değildir). Lütfen satın alırken talimatları dikkatlice okuyun.

2. Yapısal tasarım ve malzemeler:

Yüksek voltajlı yalıtım gereksinimleri: Şebekeye (220V) doğrudan erişim nedeniyle, LED lamba tüpünün G13 uç kapağının yalıtım performans gereksinimleri son derece yüksektir. Genellikle alev geciktirici, yüksek sıcaklığa dayanıklı yüksek kaliteli plastiklerden (PC, PBT gibi) yapılır.

Dahili Tel Bağlantısı: Pimlerin metal kontaklarını PCB kartına veya lamba tüpünün içindeki sürücü modülüne bağlamak için uç kapağının içinde kablolar vardır. Bu tellerin kalitesi ve kaynak güvenilirliği çok önemlidir.

Isı dağılma hususları: Şant/direnç çalışırken ısı üretir ve uç kapak tasarımı bazen belirli bir miktarda ısı dağılmasını göz önünde bulundurur (ana ısı dağılımı lamba tüpünün alüminyum substratına bağlı olmasına rağmen).

3. Önem özeti:

Güvenlik Bariyeri: Kullanıcıların elektrik şokunu önlemek için ilk fiziksel yalıtım bariyeridir.

Devrenin kritik düğümleri: Şebeke erişiminin ve (uyumlu türler için) balast bypass'ın anahtar bağlantısıdır.

Uyumluluk gerçekleşmesi: Dahili şönt/direnç, eski floresan lambalarla "uç kapak ve oynatma" uyumluluğunu elde etmek için temel bileşendir.

Kurulum Talimatları: İşaretli uç kapağı kullanıcıları doğru yüklemeye yönlendirir (şant fesih balast tarafı).
